Инструкция по производству маркшейдерских работ (24 июня 1888 года)

§ 1. Правила настоящей Инструкции1 обязательны как для маркшейдеров Горного Департамента, назначаемых в горные округа европейской России (кроме округов Царства Польско­го), и для маркшейдеров управлений горной частью Урала и Кавказа, так и для окружных горных инженеров и частных промышленников, поскольку эти правила до них собственно относиться могут.

§ 2. Маркшейдеры по исполнению своих обязанностей на­ходятся под контролем местного окружного инженера.

§ 3. Для совокупного обсуждения встречающихся вопро­сов окружной горный инженер и маркшейдер, по обоюдному соглашению, назначают время и место для обсуждения этих вопросов.

§ 4. Горнопромышленники обязаны:

1) Вести возможно точные планы горных разработок в ука­занном ниже масштабе, а также журналы к этим планам, по формам. То и другое — в двух экземплярах, из которых один должен сохраняться у владельца и управителя промысла, дру­гой же — у маркшейдера. Этот последний экземпляр переда­ется маркшейдером, для пополнения, на рудник лишь на самое непродолжительное время.

Масштаб упомянутых планов назначается:

а) для значительных по своим размерам золотых и плати­новых приисков в 1/500;

б) для менее значительных золотых и платиновых приис­ков в 1/250;

в) для нефтяных промысловых участков, а также всех дру­гих горных разработок, за исключением вышеупомянутых, в 1/1000.

Для изображения же разрезов, пройденных буровыми сква­жинами пород, масштаб, в тех случаях, когда иметь эти разре­зы обязательно, назначается в 1/168 (2 сажени в 1 дюйме)2.

Примечание 1-е. Предел наибольшей допускаемой неточности в планах определяется следующий:

при горизонтальной длине = 10 дюймов на 100 саженей длины;

уклонения в сторону линии, в конце оной, = не более 15 дюймов на 100 саженей длины (при работах с теодолитом уклонение может быть допущено только 5 дюймов);

при нивелировке в рудниках и при употреблении висячего полукруга неверность в высоте может быть не более одного дюйма на 100 саженей;

при употреблении же гидростатистических инструментов, разница допускается не более 1 дюйма на 250 саженей.

На каждом плане должно быть показано направление истинного меридиана места. Направление это должно быть также обозначено нетленными знаками на самом руднике. Впрочем, в группе близ лежащих рудников направление истинного меридиана может быть обозначено лишь на одном каком-либо руднике, по указанию маркшейдера.

Примечание 2-е. Правило сего (1) пункта не распространяется на рабо­ты, производимые артелями старателей в старых, уже разрабатывавшихся россыпях. Равным образом, местному горному управлению предоставля­ется разрешать не применять сего правила к незначительным и кратковре­менным разработкам новых россыпей.

2) Пополнять означенные планы не позднее каждых трех месяцев.

Примечание. Планы золотых и платиновых приисков могут быть пополняемы один раз в год. Равным образом, могут быть пополняемы, с разрешения маркшейдера, два раза или даже один раз в год планы крестьянских разработок и всех тех рудников, производительность которых незначительна.

3) Допускать маркшейдера к поверке сих планов, достав­лять для этого потребное число рабочих, а также необходимые при поверке маркшейдерские козлы, распорки, сигнальные штанги, колышки и вообще содействовать маркшейдеру при исполнении возложенных на него служебных обязанностей.

4) Для облегчения поверки планов маркшейдером обозна­чать в руднике показанные на планах точки маркшейдерскими знаками.

1) Иметь на промыслах особые шнуровые книги, форма коих при сем прилагается. В книги сии маркшейдер записывает про­изведенные работы и сделанные им указания, а также вносит отметки о времени каждого посещения им промысла. Озна­ченные книги заготовляются самими промышленниками и пред­ставляются ими, по мере надобности, окружному инженеру для скрепки и приложения печати.

§ 3. Обязанности маркшейдера заключаются в следующем:

1) Он посещает все горные разработки своего округа, не менее 2 раз в год, для поверки планов разработки, причем, если найдет их удовлетворяющими условиям § 4, удостоверяет их своей подписью.

2) В случае, если имеющийся у владельца горного промыс­ла план рудника или буровой скважины окажется недостаточ­но верным или составленным в ненадлежащем масштабе, или же не пополненным долее вышеуказанного (§4) срока, а так­же в случае неимения такового плана вовсе, маркшейдер уве­домляет об этом окружного инженера. И засим, по поручению сего последнего, немедленно пополняет или вновь составляет, за своей подписью, рудничный план за счет промышленника за плату по прилагаемой таксе. Причем на промышленнике лежит обязанность дать марк­шейдеру для этой цели надлежащее число рабочих и другие средства, в п. 3 § 4 означенные.

При этом если для составления или исправления плана марк­шейдер должен будет, сверх обязательных посещений рудни­ка, прибыть на оный нарочно, то владелец рудника обязан воз­наградить маркшейдера особо за путевые издержки в размере, определяемом по существующим для командирования прави­тельственных чиновников правилам.

Примечание 1-е. Планы рудничных разработок в мелких крестьянских рудниках, когда владельцы сих рудников не имеют денежных средств для уплаты техникам за составление их, составляются и пополняются маркшей­дерами Горного Департамента безвозмездно.

Примечание 2-е. Изложенное в п. 2 настоящего параграфа требование о составлении и пополнении планов в подлежащих случаях за счет горно­промышленников, распространяется и на планы нефтяных промысловых участков, вести которые нефтепромышленники обязаны на основании 598 ст. Устава Горного, издания 1893 года.

3) Если при поверке, пополнении или составлении руднич­ного плана маркшейдер заметит, что работы промышленника зашли далее границ предоставленного ему казной или частным лицом для разработки участка, то указывает на это промыш­леннику, а также уведомляет о сем владельца той земли, недра коей незаконно разрабатывает промышленник, и местного ок­ружного инженера для зависящих распоряжений.

4) При посещении горных разработок маркшейдер обра­щает внимание на все устройства и приспособления внутри рудника и, в случае замеченных при этом отступлений от уста­новленных правил для безопасного ведения работ, дает руд­ничному управлению свои об этом указания, с запиской их в маркшейдерскую книгу (см. § 4 сей Инструкции). И сообща­ет их окружному инженеру, не предпринимая никаких мер к вынуждению их исполнения. О других, касающихся безопас­ности работ, обстоятельствах маркшейдеры могут сообщать свои замечания и соображения, если найдут это необходимым, окружным инженерам.

5) Маркшейдер производит, по поручению окружного ин­женера, отграничение в натуре отводов в казенных и частных землях площадей, предоставляемых, в установленном поряд­ке, частным лицам для разработки ископаемых, а также сни­мает с них планы в масштабе 1 : 8400 и наносит таковые отво­ды, по их утверждении, на имеющиеся карты. Вознаграждение маркшейдеру за производство отвода и снятие с него плана определяется по прилагаемой таксе и относится на счет лица, для которого отвода делается.

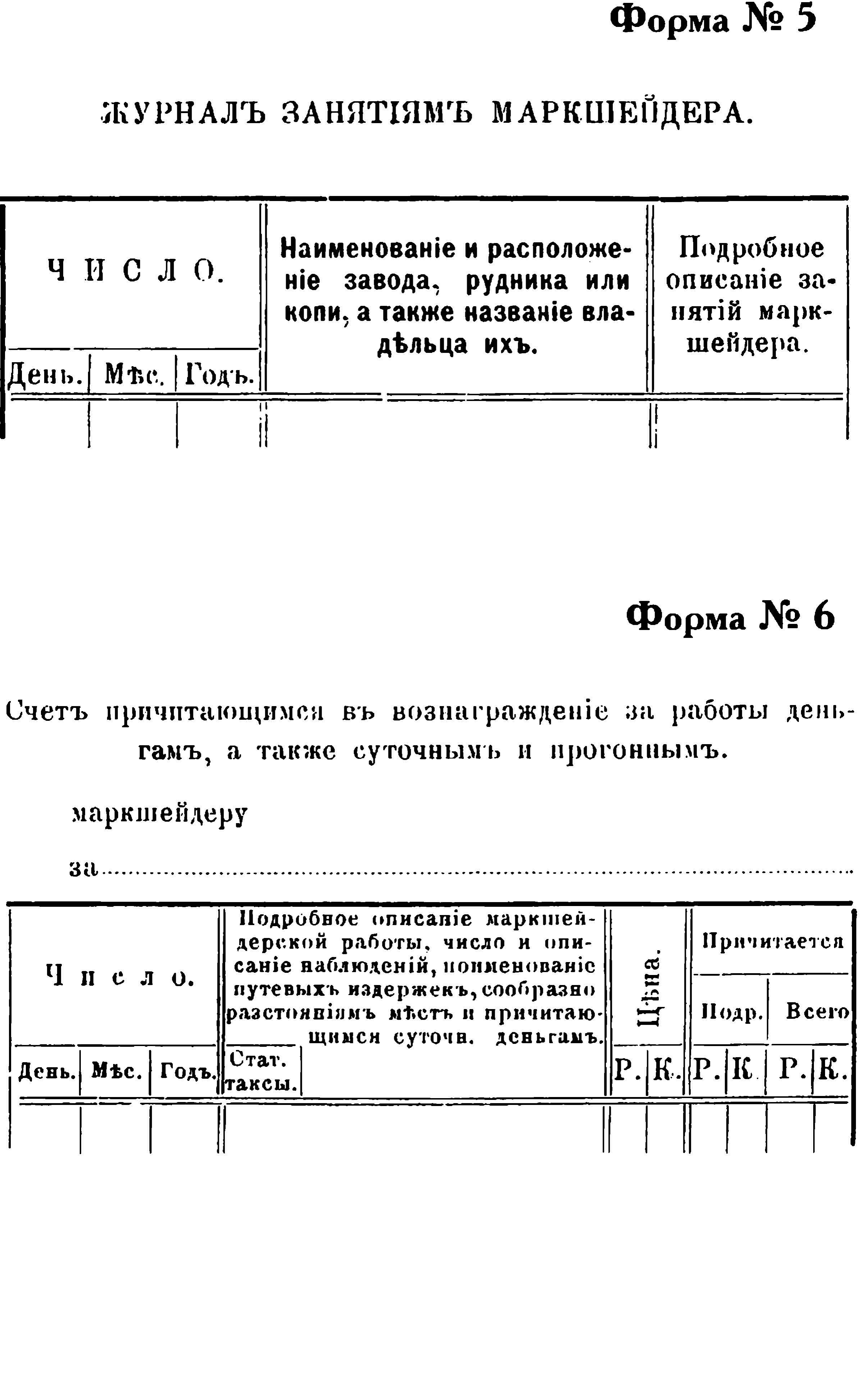

6) Для записывания своих занятий, а равно для ведения счетов причитающимся в вознаграждение за обязательные ра­боты его деньгам, маркшейдер руководствуется установлен­ными Горным Департаментом формами.

7) Маркшейдеры Донецких горных округов7 принимают участие в работе по пополнению изданной в 1873 году пласто­вой карты Донецкого каменноугольного кряжа, руководству­ясь ближайшими указаниями по сему предмету окружных ин­женеров.

§ 6. Маркшейдеры несут ответственность за правильность производимых ими работ на общем основании существующих законов.

§ 7. Маркшейдер обязывается к строгому соблюдению тай­ны в делах службы. Ему не дозволяется показывать находя­щиеся у него на руках планы, наблюдения, чертежи и записки лицам, не имеющим на это права, под опасением взыскания за причиненные такими действиями убытки и удаления от долж­ности.

§ 8. Если встретится надобность снимать такие предметы, о которых надо собирать сведения от других лиц, например, в рудниках, о маркшейдерских знаках, жилах, пластах, сдвигах и выклинивании месторождений руд и т. п., или на поверхнос­ти — о границах, граничных знаках, выходах месторождений, заваленных шурфах и шахтах и т. п., то маркшейдер обязан о таковых предметах требовать точные сведения от подлежащих должностных или других лиц и, в особенных случаях, для ог­раждения себя от ответственности за могущие оказаться впо­следствии неточность и неполноту в съемке и начертании, мо­жет требовать письменного доставления сих сведений.

В тех случаях, когда маркшейдер, но необходимости, дол­жен ограничиться словесными сведениями, ему предоставля­ется, если он признает нужным, занести эти сведения в протокол, который составляется в присутствии не менее двух посторонних лиц и подписывается как сими лицами, так равно маркшейдером и лицом, давшим ему означенные в протоколе сведения. Изло­женное здесь относится и к случаям съемки старых и заброшен­ных нефтяных буровых скважин, колодцев и т. п.

§ 9. Если при составлении планов, кроме новых съемок, принимаются во внимание прежние планы, то маркшейдер обя­зан прежде всего поверить таковые и на вновь составленных планах, по возможности, выяснить взятое из прежних планов. Если же впоследствии окажутся какие-либо неточности, то маркшейдер обязан доказать, что поверка старых планов им была произведена и каким образом она производилась. Если приведенные доказательства не будут признаны достаточны­ми, то маркшейдер подвергается такой же ответственности, как за собственно им самим составленные планы.

§ 10. Поверки работ, произведенных маркшейдером, могут требовать не только те лица, для коих работы эти произведе­ны, но также и другие, имеющие действительный интерес в точности сих работ, как-то: владелец смежных рудников, ко­пей, шахт, штолен, буровых скважин и т. п. или земель и вла­делец строений, находящихся вблизи поля разработок.

Означенная поверка испрашивается через окружного ин­женера у Горного Департамента или управления горной частью, по принадлежности, которые и поручают ее особо упол­номоченному для того лица, уведомляя о том маркшейдера, исполнившего поверяемую работу, и владельца рудника, план коего подлежит поверке. Лица сии, а равно и те, по требова­нию коих производится поверка, могут лично находиться при поверке или прислать вместо себя поверенных, но не прибытие кого-либо из них или их поверенных не останавливает произ­водства поверки.

§ 11. Вышеозначенная поверка (см. § 10) начинается ос­мотром и сравнением журналов для записывания наблюдений с тем, что внесено в чертежи, а также с планами и профилями. Если этого окажется для обнаружения ошибок недостаточно, то производится инструментальная съемка.

§ 12. Результат поверки (см. § 10) должен быть изложен в протоколе со всей точностью. Протокол этот за подписью лица производившего поверку, а также лиц потребовавших ее, владель­ца рудника, ответственного за него лица (§23 Инструкции по надзору за частною горною промышленностью) или доверенного, маркшейдера и, наконец, двух посторонних лиц, бывших при со­ставлении протокола, представляется в Горный Департамент или управление горной частью по принадлежности.

Если местами этими будут найдены такие неверности, вслед­ствие коих работа маркшейдера окажется вся или в части не­годной, то они решают — должно ли исправление работы быть сделано самим означенным маркшейдером или за его счет дру­гим лицом и обязан ли первый, сверх того, уплатить издержки поверки. Если же напротив окажется, что работа сделана без ошибок или что оказавшиеся погрешности не переходят за до­пускаемые пределы, то пожелавший поверки обязан уплатить издержки оной.

Примечание. Не подписание протокола, кем-либо из приглашенных к присутствию при поверке, вследствие ли неприбытия или по другим причинам, не ослабляет значения протокола, в котором, в этом случае, делается соответствующая оговорка.

§ 13. В случае, если при расчетах маркшейдера с частным лицом за работы, произведенные первым по обязанности служ­бы, явятся недоразумения, а также в случае каких-либо жалоб со стороны горнопромышленников на действия маркшейдера, первой инстанцией в разборе сих недоразумений и жалоб яв­ляется окружной горный инженер. Засим уже, если недоразу­мения не будет разрешены окружным инженером или если одна из сторон останется недовольной решением по жалобе горно­промышленника, дело представляется окружным инженером, с его заключением, на рассмотрение Департамента или управ­ления, решение коих может быть обжаловано министру госу­дарственных имуществ.

§ 14. По окончании года, в течение 3 месяцев, маркшейде­ры представляют Горному Департаменту или управлению, по принадлежности, через окружного инженера подробный отчет о произведенных ими по обязанности службы работах с указа­нием полученного за них вознаграждения.

§ 15. За неисполнение обязанностей, возлагаемых на марк­шейдеров подлежащими законами и настоящей Инструкцией, маркшейдеры подвергаются ответственности на законном ос­новании.

§ 16. Маркшейдерам дозволяется принимать на себя, в сво­бодное от службы время, по частному соглашению с горнопро­мышленниками и за плату по добровольному уговору, снятие или пополнение рудничных их планов, а также и другие рабо­ты на рудниках, копях и заводах.

Общее примечание. Все сказанное в настоящих правилах о рудниках и копях относится к нефтяным, соляным и иным горным промыслам, насколько может к каждому из них относиться по существу производства.

Выбор пунктов при триангуляции, исчисление треугольников и координат, с нужными начертаниями, вознаграждается посу­точно, причем вознаграждение полагается по 6 рублей в день, и маркшейдер обязан заниматься, по крайней мере, 8 часов в день.



Саже­

ни

Под

землей

коп.

На по­верх­ности коп.

§ 1

1) При съемке помощию буссоли и висячего полукруга, от длины

Примечание. Употребление висячего круга для измерений на поверхности рудника дозволяется только в крайнем случае

10

50

25

2) При измерении одной только буссолью, от длины

10

40

20

3) При измерении одним только висячим полукругом, от длины

10

24

12

4) При простом измерении шнуром, саженью или рулеткой, от длины

Примечание. При наклонении 20° и более, оплаты, означенные в пунктах 1-4, увеличиваются вдвое

10

10

5

5) От провешивания линии на обыкновенной поверхности

10



5

6) От провешивания линии на поверхности лесистой, гористой и болотистой

10



10

7) От означения главного пункта двумя или тремя пересечениями

Примечание. При работах, означенных в пункте 7, не считается означение близких и не главных пунктов

10

-

30

8) От провешивания шахт от

10

50

50

9) От простого измерения глубины шахт

10

25

25

10) От назначения маркшейдерского пункта, за каждое подобное назначение

Примечание. Простые маркшейдерские знаки не считаются

-

75

75

11) От нивелирования с помощью гидростатических инструментов на удобной поверхности

10



6

12) От нивелирования с помощью гидростатических инструментов на поверхности гористой, лесистой и болотистой

Если же расстояние не измеряется, на каждой станции Примечание. Назначенное в пунктах 1,2, 3, 4 и 10 вознаграждение увеличивается на 25%:

а) если подземные съемки и измерения производятся в рудниках и копях, в коих штреки и выработки ниже 0,75 саженей;

б) если штреки и выработки настолько мокры, что это препятствует успеху работ;

в)         если съемка экстренная в выработках с дурным воздухом, в выработках, в коих худо поддерживается освещение, при возвышенной температуре и при пожарных работах

10

-

12

18





Саже­

ни

Под

землей

коп.

На по­верх­ности коп.

§2

За работы с теодолитом и нивелиром:

1) От означения углов с поверкой, в случае надобности, для определения постоянных пунктов, от всех исчислений, от записывания наблюдений и исчисления в журналах, за нанесение станций и постоянных пунктов на главные планы и за начертание начисто от каждой станции, с теодолитом

Если станция не обозначена на продолжительное время, то плата за каждую станцию определяет



100



75

60



40

2) За измерение длины со всей тщательностью посредством деревянной или металлической меры и за измерение для поверки с употреблением висячего полукруга, в случае надобности, с означением одновременно напластования, падения и толщины месторождения; за означение всех измерений тех же месторождений, штреков и т. д. с необходимым начертанием и описанием в одном главном и другом чистом чертеже за каждые

10

60

30

3) Если измерения служат только для определения длины (например, при определении соединения двух работ), цена устанавливается за каждые

10

50

25

4) За нивелирование помощию ватерпаса, с исчислением и вторичным измерением для поверки, от каждой станции

Примечание 1. При наклонении 20° и более, платы, означенные в пунктах 1-4, увеличиваются вдвое

Примечание 2. Назначенное в пунктах 1‒4 сего параграфа вознаграждение увеличивается на 25%, когда штреки и выработки настолько мокры, что это препятствует успеху работ

-

24

18

5) При триангуляции за каждое наблюдение пункта и пропитание нониуса





20

§ 3. За определение истинного меридиана, за назначение направления истинного меридиана нетленными знаками на ме­сте, за определение склонения магнитной стрелки — 23 рублей.

Примечание. При определении истинного меридиана, общего для группы близлежащих рудников, означенная плата распределяется между всеми владельцами рудников пропорционально числу принадлежащих каждому из них в той группе рудников.

§ 4. При каждой съемке подводится итог длины, за кото­рую причитается одна плата (§ 1 и 2) и для получения круглой цифры отбрасываются цифры ниже 5 саженей, а более — при­нимаются за 10 саженей.

§ 5. Точно также при пополнении планов копей и рудников подводится итог длины одной и той же стоимости и принима­ется круглая цифра.

§ 6. За каждый день, проведенный маркшейдером при про­изводстве съемки по пополнению планов, маркшейдер получа­ет, кроме вознаграждения по таксе, 3 рубля в день.

§ 7. За вознаграждение, назначенное в § 1 и 2, маркшей­дер обязан доставить горнопромышленнику вполне готовые и в порядке следующие:

А. Чертежи

а) При съемке планов рудников и копей — план поверхно­сти и необходимые горизонтальные и вертикальные проекции. Каждый из означенных чертежей должен быть доставлен в черновом виде, который служит основанием для чистого чер­тежа.

б) При чертежах съемок на поверхности, как-то: при со­ставлении планов для отводов площадей и других ситуацион­ных планов, маркшейдер обязан доставить:

  1.  Черновой с линиями станции;
  2.  Чистый чертеж.

в) При нивелировках доставляется чертеж профиля в чер­новом и чистом экземплярах с указанием высоты.

г) Пополнение рудничных планов вносится вполне на оба экземпляра чертежей, поименованных в а, б и в.

Б. Бумаги

  1. Журналы наблюдений, переписанные начисто, с исчис­ленными и внесенными в оные горизонтальными и вертикаль­ными длинами (А, а, б и в) или только вертикальными длина­ми (в) и с итогом длин (§§ 4 и 5).
  2. Протоколы и объяснения, согласно §§ 8 и 9 Инструк­ции для маркшейдеров. В случае же измерения площадей, на­пример рудничных, или пространств, за которое причитается вознаграждение, требуется еще:
  3.  Исчисление таких пространств в особых межевых реестрах.

Примечание. За составление вторичных экземпляров планов, которые должны быть оставляемы, согласно Инструкции, у маркшейдеров, эти последние получают вознаграждение, как за копии (§ 8). За вторичные же экземпляры журналов, оставляемые у маркшейдеров, вознаграждения им не полагается.

§ 8. Снятие копий со всякого рода планов вознаграждается на следующем основании: за 100 квадратных дюймов простран­ства чертежа, к которому причисляется тоже надпись умерен­ной соответственной ясности величины, следует к вознаграж­дению при масштабе:

От 1/500 до 1/1000 — 1 рубль; менее 1/1000 до 1/2000 — 2 рубля; менее 1/2000 до 1/4000 — 2 рубля 60 копеек; менее 1/4000 до 1/6000 — 5 рублей.

За копирование по другим масштабам, а не по масштабам оригинального чертежа — или по большему, или меньшему — уплачивается по масштабу копий с увеличением вышеприве­денных цен на j часть.

За копирование на прозрачной бумаге или на коленкоре уплачивается S часть вознаграждения, причитающегося за копи­рование на обыкновенной бумаге, употребляемой для черчения.

За составление разреза буровой скважины по имеющемуся журналу маркшейдер получает по 30 копеек от сажени.

§ 9. В случае составления или пополнения маркшейдером планов, которые оказались не удовлетворяющими условиям маркшейдерской Инструкции, маркшейдер на издержки по разъездам вместе с доставлением инструментов, чертежей и т. д., получает:

а) при разъездах по железным дорогам и на пароходах 5 ко­пеек с версты;

б) при разъездах не по железным дорогам и не на парохо­дах 8 копеек с версты.

В Кавказском и Закавказском крае плата за указанные здесь разъезды полагается: при разъездах по железным доро­гам или на пароходах по 7½ копеек с версты, а иными путя­ми — по 12 копеек с версты.

§ 10. Поверки работ, произведенных маркшейдером, могут требовать не только те лица, для коих работы эти произведе­ны, но также и другие, имеющие действительный интерес в точности сих работ, как-то: владелец смежных рудников, ко­пей, шахт, штолен, буровых скважин и т. п. или земель и вла­делец строений, находящихся вблизи поля разработок.

Означенная поверка испрашивается через окружного ин­женера у Горного Департамента или управления горной час­тью, по принадлежности, которые и поручают ее особо упол­номоченному для того лица, уведомляя о том маркшейдера, исполнившего поверяемую работу, и владельца рудника, план коего подлежит поверке. Лица сии, а равно и те, по требова­нию коих производится поверка, могут лично находиться при поверке или прислать вместо себя поверенных, но не прибытие кого-либо из них или их поверенных не останавливает произ­водства поверки.

§ 11. За бумагу самого лучшего качества, употребленную на чертежи, вознаграждение полагается за 100 квадратных дюймов 6 копеек. Если же таковая наклеена на холсте или кар­тоне — 12 копеек. За другие чертежные и письменные мате­риалы ничего не платится. За переплетные и другие ремеслен­ные работы должны быть доставлены счеты, по которым уплата производится.

Примечания

Публикуется по изданию: Сборник законоположений и правитель­ственных распоряжений, касающихся горного и горнозаводского дела в России, выпуск 1. Харьков, 1901.

1Издана на основании Высочайшего повеления 1 марта 1877 года, 10 мар­та 1886 года и 3 февраля 1887 года, утверждена Министерством государ­ственных имуществ 24 июня 1888 года, с позднейшими изменениями и дополнениями по 1 мая 1901 года.

2Собрание узаконений и распоряжений Правительства № 68, 11 июня 1899 года, ст. 933.

3Там же.

4Там же.

5Прибавлено по распоряжению Министерства земледелия и государ­ственных имуществ 7 марта 1896 года / / Собрание узаконений и распоря­жений Правительства 1896 года, № 31.

6См. Инструкцию по надзору за частной горной промышленностью § 19.

7Ныне горные округа: Екатеринославский, Харьково-Полтавский, Лу­ганский и Бахмутский, подчиненные Горному управлению южной России.

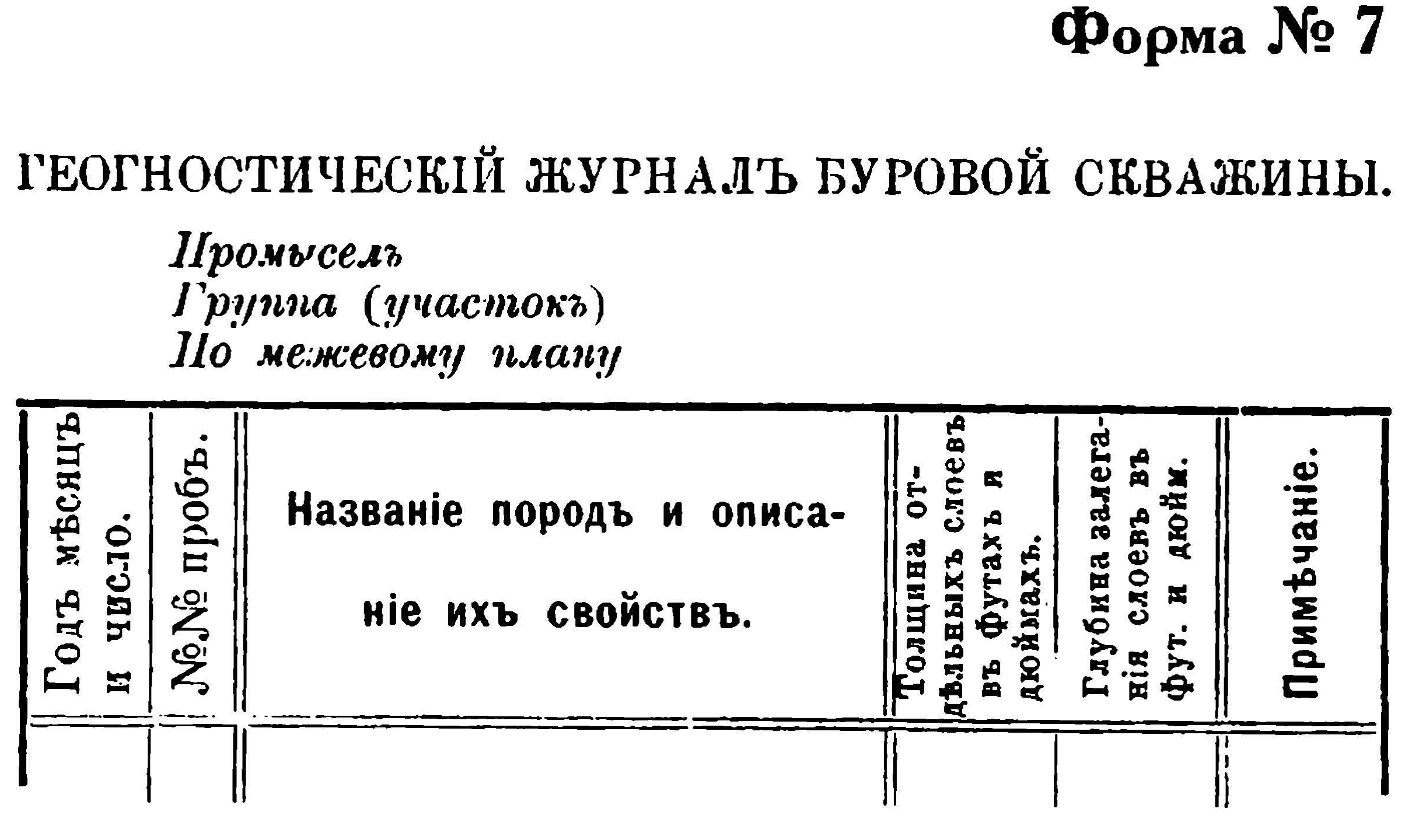

Объяснение к форме №7. В геогностическом журнале бу­ровой скважины должны быть помещаемы подробные сведе­ния относительно данной скважины, а именно: 1) когда нача­то; 2) когда окончено бурение скважины; 3) первоначальный диаметр; 4) конечный диаметр опущенных в скважину труб; 5) число рядов опущенных труб; 6) длина последнего ряда труб; 7) угол падения пластов нефтяной свиты пород в градусах и на­правление этого падения относительно стран света, в градусах или часах горного компаса, если только породы эти будут прой­дены шахтою или буровою скважиною; 8) на какой глубине стояла нефть в скважине, а) во время бурения, b) по оконча­нии бурения, с) при начале эксплуатации, d) по окончании экс­плуатации; 9) когда начата эксплуатация скважины; 10) какой принять способ эксплуатации; 11) был ли фонтан. Какой глу­бины. Характер его. Был ли закрыт и сколько времени спустя после своего появления. Что выбрасывал, кроме нефти. Много или мало; 12) была ли вода в скважине при бурении или эксп­луатации и когда появилась. Много или мало; 13) изменяется ли уровень нефти в скважине во время ее эксплуатации и на­сколько; 14) получается ли нефть, из скважины чистая или с песком и водой. На какой высоте стоит последняя. Удельный вес нефти; 15) не выбрасывает ли из скважины нефть во время вычерпывания (тартания). Через какие промежутки и сколь­ко времени продолжается это явление; 16) в какой зависимос­ти находится скважина от других, соседних с нею скважин и от каких именно; 17) особенные явления в деятельности скважин; 18) когда скважина перестала давать нефть; 19) если скважи­на брошена, то по какой причине; 20) средняя суточная или дневная добыча нефти из скважины; 21) сила паровой маши­ны при буровой скважине номинальная и индикаторная.

Примечание.

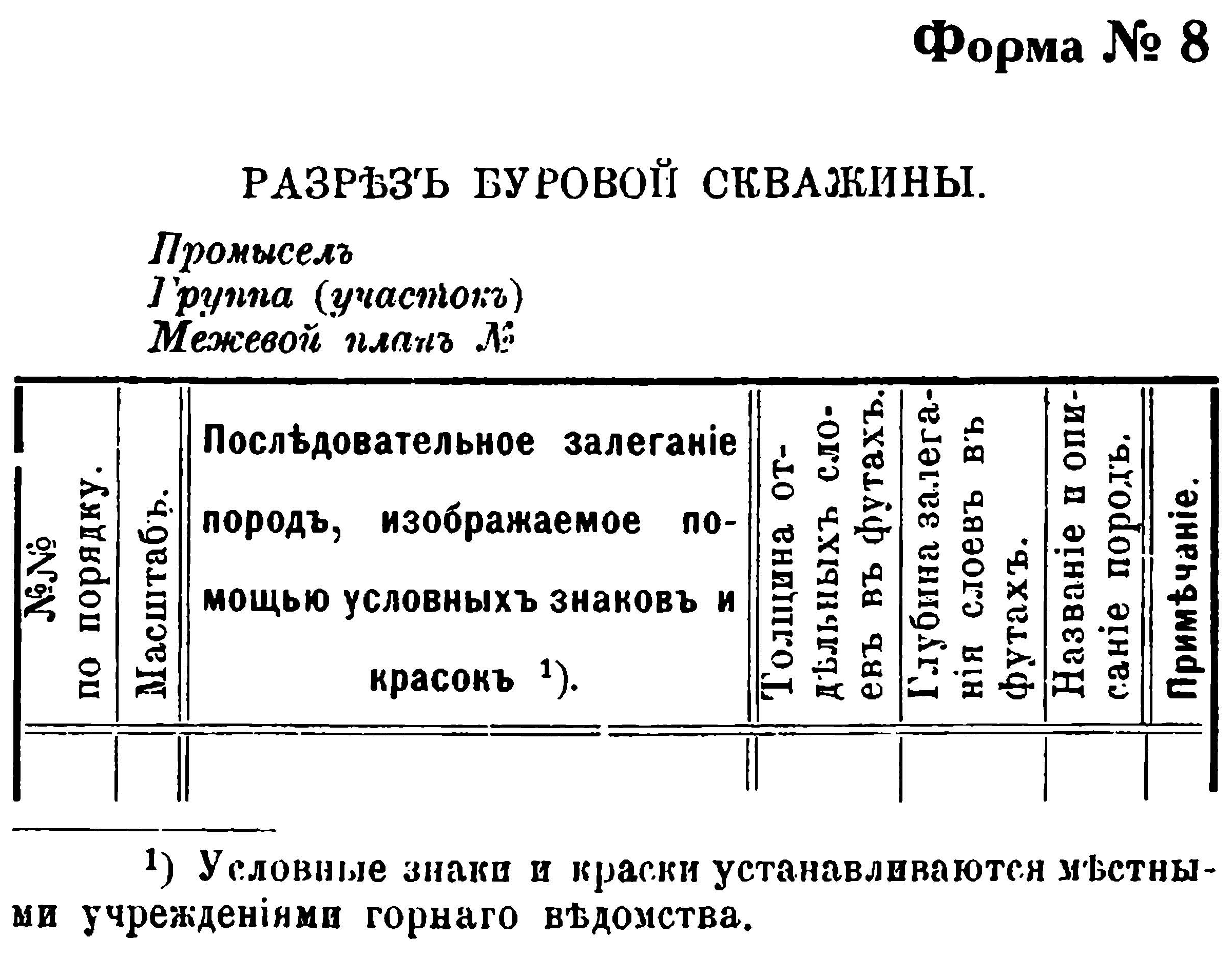

Образцы пород, проходимых при бурении скважины, должны быть за­нумерованы согласно с нумерацией журнала и разреза и описываемы воз­можно подробно.
