2. Ответственные руководители горнопромышленными предприятиями обязаны:
а) иметь удовлетворяющие требованиям Постановления, Положения и настоящей Инструкции планы и журналы отводов, занятых под разработку площадей, а также планы и разрезы (с журналами к ним) разработок, как подземных, так и открытых.
Примечание. Вышеупомянутые планы, журналы и разрезы должны вестись согласно прилагаемых к этой Инструкции образцов и специальных на этот предмет инструкций управлений горного надзора (УГН).
б) Пополнять планы, разрезы и журналы не менее одного раза в полугодие.
Примечание. Управлению горного надзора предоставляется право устанавливать другие сроки пополнения в тех случаях, когда оно признает это необходимым и возможным.
в) В случае прекращения работ на всей разработке или части ее извещать о том заблаговременно начальника горного округа и окружного маркшейдера, чтобы последний имел возможность проверить пополненные по срок прекращения планы.
г) Вести упомянутые планы, журналы и разрезы помощью ответственных маркшейдеров, имеющих свидетельство на право производства маркшейдерских работ (ст. 7‒12 Положения о производстве маркшейдерских работ).
Примечание. Управлению горного надзора предоставляется разрешать для разработок, признанных им незначительными, производить составление и пополнение планов, разрезов и журналов штейгерам и другим техникам по горной или землемерной части.
д) Извещать начальника горного округа и окружного маркшейдера о начатии им работ с указанием фамилии, имени и отчества и места пребывания ответственного маркшейдера, которому поручено ведение маркшейдерских работ, а равно извещать о всякой перемене в составе ответственных маркшейдеров, ведущих работы на предприятии.
е) Допускать окружных маркшейдеров к поверке съемок, планов, разрезов и журналов, доставлять потребных для таковой поверки рабочих и необходимые предметы и вообще содействовать при исполнении возложенных на них служебных обязанностей.
ж) Иметь на горнопромышленных предприятиях особые установленной формы шнуровые книги, в которые окружные маркшейдеры записывают произведенные ими работы по контролю и сделанные ими указания. Эти книги заготовляются ответственными руководителями горнопромышленных предприятий и предоставляются ими начальнику горного округа для скрепы и приложения печати и по требованию — окружному маркшейдеру для записи.
з) Отмечать угловые точки отводов, точки тригонометрической сети и основные точки полигонной и нивелирной сетей на поверхности, согласно § 18 и § 31 настоящей Инструкции; постоянные точки полигонной съемки в руднике отмечать способом, обеспечивающим за ними наибольшую сохранность.
и) Исполнять все требования лиц горного надзора, касающиеся ведения маркшейдерских работ, а равно все требования издаваемых Центральным и местными управлениями горного надзора особых на этот предмет инструкций.
Обязанности ответственных маркшейдеров
3. Ответственный маркшейдер при исполнении своих работ обязан соблюдать все требования настоящей Инструкции и требования частных, издаваемых в развитие ее инструкций.
4. Ответственный маркшейдер несет ответственность за правильность и точность своих работ, согласно статье 12 Положения. Он не избегает этой ответственности ссылкой на погрешности и недостатки своих инструментов, или примененного способа измерения, или на указания, которые ему были даны ответственным руководителем предприятия или другими лицами относительно выполнения работ.
Если маркшейдер при своих съемках пользуется имеющимися указаниями или графическими работами своих предшественников, то он должен прежде всего проверить их и во вновь составленных планах указать все взятое из прежних планов.
Если впоследствии окажется неправильность в данных, заимствованных от других лиц, то маркшейдер должен доказать, что поверка заимствованных данных была им произведена, и указать способ поверки.
Если приведенные доказательства не будут признаны маркшейдерским отделом горного надзора достаточными, то маркшейдер подвергается той же ответственности, как за неисправность его собственных работ.
5. Ответственный маркшейдер несет полную ответственность за работы своих помощников, как за свои собственные. Он не может поручать помощникам работы по определению пунктов, служащих основными для съемок на поверхности или в руднике, как-то:
а) триангуляция (см. §§ 17, 19, 21 и 29 Инструкции);
б) точные полигонные съемки на поверхности (см. §§ 30, 35 и 36 Инструкции);
в) ориентировка рудничной съемки, а также точные теодолитные съемки в руднике (см. §§ 39‒54 Инструкции);
г) основные нивелировки на поверхности и в руднике (см. §§ 62‒66 Инструкции).
6. Ответственные маркшейдеры могут выполнять свои работы как в качестве служащих горнопромышленных предприятий, так и образуя самостоятельные бюро.
Оборудование бюро как отдельного ответственного маркшейдера, так и бюро горнопромышленного предприятия, инструментами должно быть таково, чтобы оно обеспечивало производство работ с требуемой настоящей Инструкцией точностью.
Все планы, разрезы и журналы, а также все данные измерения и расчеты должны быть сохраняемы в тщательном порядке. Никакие подчистки и подскабливания в планах, журналах и других документах не допускаются. Поправки должны быть оговорены и должны быть произведены таким образом, чтобы первоначальные данные были видны.
Всем этим документам должен быть веден реестр, из которого во всякий данный момент была бы видна их наличность.
Оборудование и исправное состояние бюро контролируется лицами горного надзора.
7. Ответственный маркшейдер обязан предупреждать ответственное по ведению работ на руднике лицо о всех замеченных им случаях отступления от установленных правил для безопасного ведения горных работ и о приближении работ к границам отвода или целиков, оставляемых под охраняемыми сооружениями.
8. Ответственный маркшейдер обязан:
а) сообщать начальнику горного округа и окружному маркшейдеру об открытии своего бюро, свой адрес, наименование горнопромышленных предприятий, где им производятся работы, и о всякой перемене в составе горнопромышленных предприятий, на которых он ведет работы.
б) при оставлении им работ на каком-либо горнопромышленном предприятии передать своему преемнику все изготовленные за счет горнопромышленного предприятия планы, журналы и разрезы вместе с другими относящимися сюда актами, и о состоявшейся передаче известить начальника горного округа. Если же преемника не имеется, то все вышеперечисленные документы передаются ответственным маркшейдером окружному маркшейдеру, каковой направляет их в управление горного надзора (УГН).
Точно так же поступается с документами в случае временного или окончательного прекращения работ рудника.
в) допускать окружных маркшейдеров и других лиц горного надзора к контролю всех своих работ и своего бюро, присутствовать при этом контроле и оказывать всякое им содействие.
г) представлять в маркшейдерский отдел управления горного надзора ежегодные отчеты о своих работах.
9. Если окружным маркшейдером в работах ответственного маркшейдера будут обнаружены превышающие нормы погрешности, то этот последний несет дисциплинарную перед управлением горного надзора ответственность, согласно статье 12 Положения, раздел третий. Дела о дисциплинарных взысканиях рассматриваются маркшейдерским отделом УГН, которому ответственный маркшейдер представляет свои объяснения.
Ответственный маркшейдер может опротестовать результаты контроля и просить местное или Центральное управление горного надзора о назначении новой поверки. Соответствующее УГН по рассмотрении дела назначает для производства новой поверки комиссию при непременном участии одного из ответственных маркшейдеров.
Если поверка комиссии подтвердит результаты контроля лиц горного надзора, то издержки по поверке комиссией возлагаются на ответственного маркшейдера, возбудившего дело.
10. Кроме обычного периодического контроля работ ответственного маркшейдера со стороны горного надзора лица, действительно заинтересованные в точности сих работ, как-то: ответственные руководители горнопромышленных предприятий, ответственные руководители смежных предприятий или пользователи земель, строений и других сооружений, находящихся вблизи поля разработки, — могут требовать назначения специального контроля работ ответственного маркшейдера. Заявление о таком контроле подается начальнику горного округа, который и поручает производство контроля окружному маркшейдеру.
Причитающееся за такой контроль вознаграждение вносится лицом, подавшим о нем заявление, на текущий счет начальника горного округа.
Если контроль обнаружит в работах ответственного маркшейдера превышающие нормы погрешности, то последний обязан возместить издержки контроля.
Технические правила
Общие положения
11. Маркшейдерское бюро должно иметь все необходимые для его работ инструменты и содержать их в исправном состоянии.
Бюро должно иметь металлический метр, сравненный с нормальною мерою, для выверки своих мер.
12. Все новые после издания настоящей Инструкции планы, разрезы и другие графические изображения, а также все маркшейдерские вычисления должны вестись в метрической системе мер.
Могут применяться только следующие сокращенные обозначения мер:
|
Меры длины |
|
|
1 километр |
1 км |
|
1 метр |
1м |
|
1 сантиметр |
1см |
|
1 миллиметр |
1 мм |
|
Меры площадей |
|
|
1 квадратный километр |
1 км2 |
|
1 гектар |
1 га |
|
1 ар |
1 а |
|
1 квадратный метр |
1 м2 |
|
1 квадратный сантиметр |
1 см2 |
|
1 квадратный миллиметр |
1 мм2 |
|
Меры объемов |
|
|
1 кубический метр |
1 м3 |
|
1 кубический сантиметр |
1 см3 |
|
1 кубический миллиметр |
1 мм3 |
Примечание 1. Сроки перевычисления и переработки старых планов и других документов, изготовленных до настоящей инструкции, определяются начальником горного округа совместно с окружным маркшейдером.
Примечание 2. Коэффициентом для перевода саженей в метры устанавливается следующее число: 1 саж. = 2,1336 м., lg 2,1336=0,329113.
13. Число метров должно записываться как целое, число долей метра — как десятичная дробь, отделяясь от целых метров запятой; название меры пишется после дроби.
Например: 496,075 м, а не 496 м, 075 или 496 м 075.
14. Лимб теодолита и других угломерных приборов может быть разделен или на 360 g, или 400g, причем градусная подпись (g) должна возрастать непрерывно от 0g до 360 g или до 400 g.
Съемка на поверхности
Триангуляция
15. Основной для всех маркшейдерских съемок должна служить триангуляционная сеть. Триангуляционные пункты в зависимости от расстояния между ними и точности их определения, разделяются на пункты I, II, III, IV и V классов.
Среднее расстояние между смежными пунктами одного и того же класса обычно составляет для пунктов:
I класса — 20 км и больше;
II класса — от 10 км до 20 км;
III класса — от 5 км до 10 км;
IV класса — от 2 км до 5 км;
V класса — от 2 км и менее.
Маркшейдерские триангуляции состоят по преимуществу из пунктов IV и V классов.
16. В тех районах, где имеются пункты первых трех классов государственных триангуляций, маркшейдерские триангуляции должны быть связаны с ними и вычислены в одной общей, установленной УГН для данного района системе координат.
Общую для данного района систему координат устанавливает в этих случаях управление горного надзора.
Производство самостоятельных триангуляций
17. Выбор точек триангуляции производится таким образом, чтобы было возможно непосредственно связать между собой пункты IV класса.
Этому же требованию должна удовлетворять и сеть V класса, где сети IV класса не будет.
В сеть должны быть по возможности введены как отдельные пункты (V класса) колокольни, трубы, шпили башен, надшахтных и буровых зданий и другие выдающиеся на местности предметы.
Их следует засекать с возможно большего числа точек триангуляции.
18. Отметка точек IV и V класса должна производиться способом, обеспечивающим за ними наибольшую сохранность, например: железной трубой диаметром от 1 до 3 см и длиной 0,7 м, зацементированной в каменную или кирпичную кладку или бетонный массив размерами 0,7 × 0,7 × 0,7 метра, или камнем размерами не менее 0,5 × 0,5 × 0,7 метра с буркой от 1 до 3 см в диаметре или другим подобным способом.
Отметки точек должны быть скрыты под поверхностью земли на 20“30 сантиметров.
Для облегчения нахождения точки необходимо тщательно заметить ее положение относительно каких-либо местных предметов путем замера расстояний до этих последних и составления соответствующего эскиза, а также забивкой вблизи точки кольев и т. п.
Более важные точки надлежит отмечать двойными центрами, верхним и нижним, на глубине 1,25 м под поверхностью.
Способ отметки точки и эскиз ее расположения должен быть указан в журнале.
Измерение базиса
19. Измерение базиса производится не менее двух раз одним из точных способов: специальными базисными приборами, или жезлами по шнуру, или стальной лентой с постоянным натяжением.
В результаты измерения базиса должны быть введены следующие поправки:
1) на наклон;
2) на температуру;
3) на провес;
4) на приведение к уровню моря в тех случаях, когда уровень базиса известен.
Разница между двумя исправленными введением всех перечисленных поправок результатами измерений не должна превышать 1/20.000 длины базиса.
Если сеть имеет два самостоятельно измеренных базиса, то уравнение контрольных базисов не должно давать невязку свыше 1/5000 для триангуляции IV класса и свыше 1/3500 для триангуляции V класса. То же требование точности предъявляется к невязкам уравнения сторон.
Измерение углов
20. Измерение углов при триангуляции производится теодолитом с точностью отсчета по нониусам или шкале микроскопа не менее 30 секунд.
Углы треугольников IV класса измеряются 3 полными повторениями или 6‒10 полными приемами.
Углы треугольников V класса измеряются 2 полными повторениями или 3 полными приемами. Число приемов уменьшается до 4 для треугольников IV класса и до 3 — для треугольников V класса, если измерение ведется теодолитом с точностью отсчета 10 секунд по нониусам или шкале микроскопа.
При измерении угла способом приемов делается контрольное при каждом положении трубы визирование на начальную точку. Разность между средним из отсчетов при контрольном и первоначальном визированиях не должна превышать точности нониуса или микроскопа.
Измеряя угол повторением, необходимо взять отсчет и до перевода трубы через зенит.
При измерении углов способом повторений измеряются контрольные углы, число которых зависит от числа исходящих из точек стояния направлений, и, кроме того, необходимо иметь в виду план будущего уравнивания сети одного класса.
Все входящие в уравнивание сети углы должны быть измерены непосредственно. Если число направлений, исходящих из данной точки на пункты одного класса, не превышает 4, то должны быть измерены углы между каждыми двумя упомянутыми направлениями (число углов равно 3 при трех и 6 — при четырех направлениях).
Если же число направлений превышает 4, то во всяком случае число измеренных комбинаций углов должно быть таково, чтобы каждый входящий в уравнивание угол мог быть получен по крайней мере двумя различными путями.
Если с пункта IV класса берутся направления на отдельные пункты V класса, то каждое такое направление должно быть ориентировано измерением углов между ним и по крайней мере двумя направлениями на пункты IV класса.
Записи наблюдений при измерении углов должны производиться по образцу формуляров № 1 и 1а.
21. Вывод средних значений угла из отдельных приемов должен производиться по формулярам № 2, 2а или 2б.
При этом разница между значениями одного и того же угла из разных приемов не должна превышать 1 минуты.
Вывод средних значений угла при измерении способом повторений должен производиться согласно примерам формуляра № 3 или 3а.
Средняя ошибка среднего значения угла, вычисленная согласно формулярам № 2, 2а, 2б или № 3, 3а, не должна превышать 15 секунд для пунктов IV и 25 секунд для V класса.
Предельная невязка суммы углов не должна превышать:
а) для треугольников IV класса — 30 секунд;
б) для треугольников V класса — 45 секунд.
Уравнивание
22. Основная тригонометрическая сеть IV или V класса должна быть уравнена по способу наименьших квадратов или по сокращенному способу Гаусса (см. формуляры № 4 и 4а).
Переход от измеренного базиса к основной стороне рекомендуется делать посредством базисной сети, уравненной способом наименьших квадратов.
23. При наличии триангуляции IV класса пункты V класса вставляются в уже уравненную сеть IV класса одним из методов вставки отдельных точек (прямой, боковой, обратной засечкой, задачей Потенота или Ганзена, решением задачи Ганзена), с уравниванием способом наименьших квадратов или графическим способом (см. формуляры №№ 5, 5а, 5в, 5с, 5д, 5е).
При таком уравнивании необходимо вводить в вычисление направления между определяемым пунктом и ближайшими пунктами IV класса. Тем же способом вставляются в основную сеть упомянутые в § 17 Инструкции выдающиеся местные предметы.
При вставке нескольких новых пунктов в основную сеть следует разработать предварительный план этой вставки, обеспечивающий наилучшее определение положения каждой новой точки по отношению к данным и наилучшее определение взаимного расположения новых точек (см. формуляр № 6).
При разработке упомянутого плана следует соблюдать постепенный переход от пунктов основной сети к более важным вставляемым пунктам и от этих последних к менее важным из них.
Каждый новый пункт следует всегда связывать со всеми близлежащими данными пунктами.
Вообще говоря, следует отдать предпочтение тому плану вставки, который при соблюдении всех предыдущих условий дает возможность определить каждый новый вставляемый пункт из ближайших пунктов основной сети или пунктов ранее вставленных при условии выгодных для засечки углов.
24. Группы или цепи треугольников V класса вставляются в сеть IV класса одним из методов вставки:
а) между двумя сторонами;
б) между двумя пунктами;
в) между стороной и точкой, с уравниванием по сокращенному способу Гаусса.
Во всяком случае при этой вставке должно получиться хотя бы одно контрольное данное (см. формуляры № 7, 7а и 7в).
25. Какой бы метод определения триангуляционных точек и уравнивания ни был применен, получившиеся после уравнивания поправки азимутов не должны превышать 25 секунд для точек IV класса и 35 секунд для точек V класса.
Ориентировка и вычисление триангуляции
26. Самостоятельные, не связанные с пунктами государственной триангуляции маркшейдерские триангуляции одного или группы соседних рудников (см. § 16 Инструкции) должны быть ориентированы относительно направления астрономического меридиана, определяемого с помощью астрономических наблюдений для одного из пунктов сетей.
Определенное таким образом направление астрономического меридиана принимается за направление оси абсцисс, линия, к ней перпендикулярная, — за ось ординат и одна из точек сети
— за начало координат.
Абсциссы считаются положительными к северу, а ординаты — к востоку от начальной точки.
Углы простирания отсчитываются от положительного направления оси абсцисс по движению часовой стрелки от 0g до 360g.
27. Вычисление длины сторон треугольников, приращений и окончательных координат точек производится по формулярам № 8 и 7а.
Порядок вычисления координат должен быть таков, чтобы он обеспечивал контроль правильности вычислений.
О маркшейдерских триангуляциях в связи с точками государственных триангуляций
28. При наличности пунктов государственной триангуляции до III класса включительно пункты IV класса могут быть вставлены по методу вставки отдельных точек с уравниванием по способу наименьших квадратов. К этому случаю применяются все правила § 23 Инструкции, с той лишь разницей, что графическое уравнение точек не допускается и что выработанный план вставки представляется на предварительное одобрение местного управления горного надзора.
Так же точно представляется на одобрение УГН разработанная схема рудничных триангуляций, основанных на точках государственной триангуляции, а равно схема присоединения к этой последней произведенных ранее рудничных триангуляций.
Требования § 25 относительно точности распространяются на все случаи, указанные в настоящем §.
29. Вычисление координат пунктов триангуляции согласно выработанной ответственным маркшейдером и одобренной УГН схеме ведется по формам, приложенным к § 23.
Всем вычисленным координатам точек тригонометрической сети ведется реестр в хронологическом порядке. Реестр этот прилагается к формуляру.
Полигонная съемка на поверхности
30. Опираясь на точки триангуляции, полигонная сеть должна служить основанием для съемки границ отвода, границ охраняемых целиков под железными дорогами, зданиями и другими сооружениями, дорог и других подробностей внутренней ситуации участка.
Полигонная сеть распадается на отдельные полигоны, основные и второстепенные. Основные полигоны должны опираться на точки тригонометрической сети и должны иметь по возможности форму вытянутого полигона.
Лишь в тех случаях, когда в силу неблагоприятных условий местности триангуляционная сеть не может быть достаточно развита, допускаются полигоны, замкнутые сами в себе, начинающиеся и кончающиеся в одном тригонометрическом пункте.
Второстепенные полигоны располагаются между точками тригонометрической или основной полигонной сети и должны также иметь по возможности вытянутую форму.
Всякий полигон должен замыкаться в координатах и углах. Число станов каждого основного полигона не должно по возможности превышать 8‒10. В полигонах, служащих для присоединения рудничной съемки к поверхностной, число станов не должно превышать 2‒3, считая от тригонометрически определенного пункта до начала подземной съемки.
31. Полигонные точки должны быть прочно отмечены на местности.
Надлежит отмечать их забитыми в землю железными трубами диаметром около 2 см, длиной 70 см, скрытыми под поверхностью на 20‒30 см.
Для облегчения нахождения точки рекомендуется тщательно замечать ее положение относительно каких-либо местных предметов путем замера расстояний до этих последних и составления соответствующего эскиза, а также забивания вблизи точки кольев и т. д.
Выбор и отметка точек должны предшествовать всем измерениям.
Нумерация полигонных точек ведется в хронологическом порядке.
Измерение углов
32. Измерение угла полигона производится 30-секундным теодолитом одним полным приемом или одним полным повторением при обоих положениях трубы, согласно формулярам № 9 и 9-а.
Измерение длин

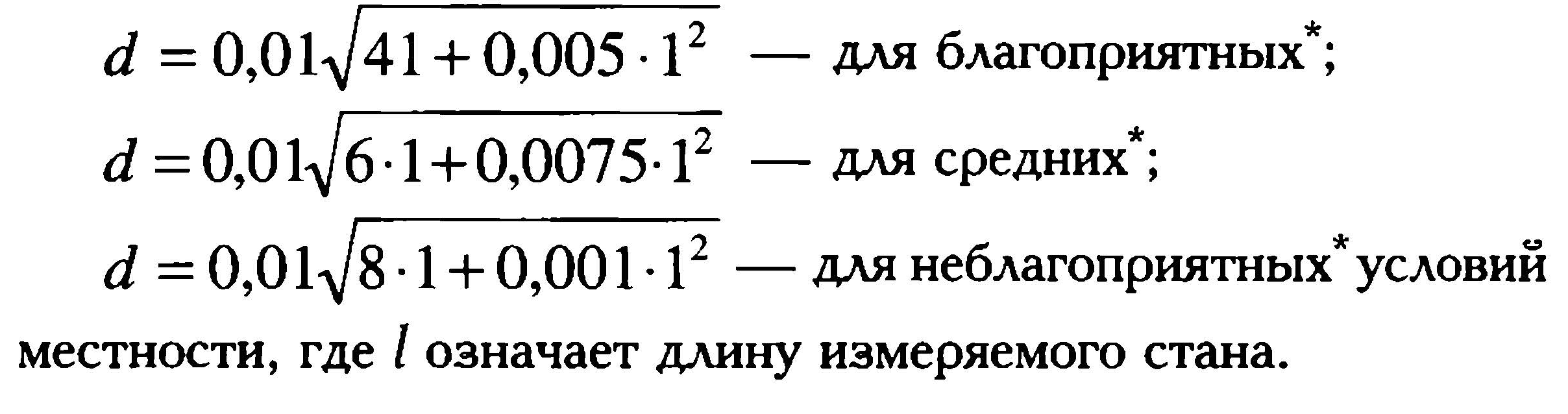

33. Измерение длин станов производится жезлами или стальной лентой. Длина каждого стана измеряется дважды. Длина каждого стана полигона отсчитывается до см. Измерению длин ведется журнал по прилагаемой форме (см. № 10), а в случае замеров каких-либо по длине стороны подробностей составляется абрис, который прилагается к журналу. Разность между двумя измерениями одного и того же стана не должна превышать:
*Благоприятные условия имеются в местности ровной, открытой, не пересеченной и с твердым грунтом и т. п. Средние — с более или менее рыхлым, например песчаным грунтом, с заметным наклоном, требующим измерения углов наклонения, с зарослями и кустарниками, препятствующими точному измерению, и т. п. Неблагоприятные — в местности болотистой, закрытой, с резким рельефом и т. п.
34. Углы наклонения станов измеряются и поправка на наклон вводится в результат измерения в тех случаях, когда наклон линии превышает 2g.
Уравнивание и вычисление координат угловых точек съемки
35. Вычисление координат точек полигонной сети ведется в присоединении к точкам тригонометрической сети или к ранее вычисленной полигонной сети.
Вычисления ведутся отдельными полигонами, начинающимися от тригонометрического пункта или ранее вычисленной точки основного полигона и кончающимися в точке тригонометрической или ранее вычисленной полигонной сети.
36. При недостаточном в силу условий местности развитии тригонометрической сети может встретиться надобность в совместном вычислении нескольких полигонов. Вычисление это производится по способу вставки узловых пунктов полигонных сетей, причем для вычисления координат узлового пункта и угла простирания стана, из него исходящего, пользуются длинами и углами всех входящих в сеть полигонов.
37. Вычисление координат точек полигона ведется по прилагаемому формуляру № 11.
Вычисление начинается с выписки углов полигона, считая в том числе и замеренные на конечных точках начальный и замыкающий углы.

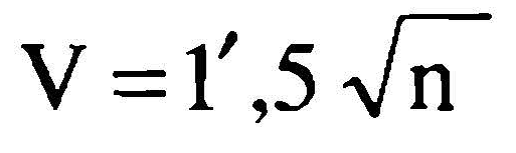

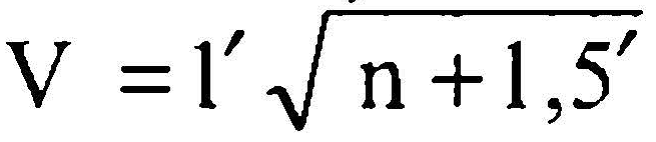

Суммированием этих углов определяют, зная углы простирания исходной и замыкающей стороны, невязку суммы углов полигона, которая не должна превышать величины
n, где n есть число измеренных углов.
Если невязка не превышает указанной нормы, то ее распределяют поровну между всеми измеренными углами и, пользуясь исправленными углами, вычисляют углы простирания станов полигона, округляя таковые до 0',1.
Имея углы простирания и взятые из журнала измерений длины горизонтальных проекций станов, вычисляют приращения координат точек полигона.

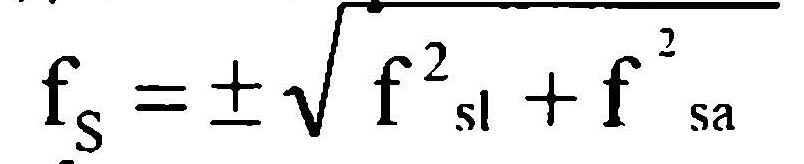

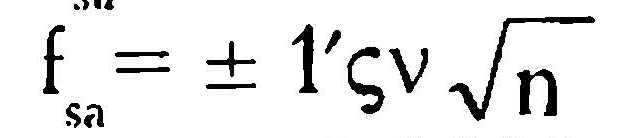

Суммированием этих приращений и сравнением их суммы с данной разностью координат конечных точек, находят невязку fy и fx координат и по формуле
находят линейную погрешность полигонной съемки.

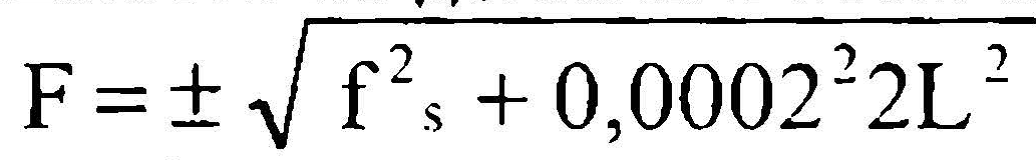

Погрешность эта не должна превышать величины:
Распределение невязок координат между отдельными приращениями должно быть произведено пропорционально приращению координат согласно формуляру № 10.
Уравнивание и вычисление полигонных сетей с узловыми пунктами производятся согласно формулярам № 11 и 11а.
38. Вычисленные координаты полигонных точек заносятся в тот же самый реестр, куда заносятся и координаты точек триангуляционной сети (см. 29 Инструкции).
Ориентировка рудничной съемки
39. Все рудничные съемки должны быть связаны с точками триангуляции и вычислены в одной с ними системе координат.
В тех случаях, когда с развитием государственной триангуляции явится возможность перечисления координат и переработки планов в связи с точками государственной триангуляции, УГН устанавливают правила и сроки такой переработки.
40. Способы производства соединительной съемки, а равно и ориентировки рудничной теодолитной съемки относительно съемки на поверхности выбираются, сообразуясь с условиями и особенностями работ данного рудника. Во всяком случае способ производства ориентирной съемки должен быть таков, чтобы он гарантировал вычисление угла простирания начального стана с ошибкой, не превышающей 1,5 минут.
Примечание. Для мелких рудников с небольшими, простирающимися не свыше 200 м от шахты или штольни разработками допускаются облегченные нормы погрешности; см. § 56 и § 59 Инструкции.
41. Для обеспечения указанной точности следует, где есть возможность, произвести ориентировку двумя различными способами, из которых каждый мог бы дать указанную в § 40 точность.
Одним из способов может быть способ ориентировки при помощи приборов с магнитной стрелкой с соблюдением всех предосторожностей, как-то:
а) обязательным измерением на поверхности магнитного азимута по крайней мере двух ориентирных линий (для контроля точности определения склонения на поверхности);
б) обязательного в руднике измерения по крайней мере двух — прямого и обратного — магнитных азимутов стана (для выяснения отсутствия влияния магнитных масс);
в) обязательного учета суточного измерения склонения магнитной стрелки как во время измерения в руднике и на поверхности, так и в промежутке между ними.
Изменение склонения может учитываться или по данным деклинатории, или с помощью специального деклинатора.
Вычисление угла простирания ведется по прилагаемому формуляру № 12.
Примечание. В тех районах, где будут произведены детальные магнитные съемки, необходимо принять во внимание данные этой съемки.
42. Все данные наблюдений и вычислений основной и контрольных ориентировок должны заноситься в общий журнал рудничных съемок.
Точная теодолитная полигонная съемка в руднике
43. Управлениям горного надзора предоставляется указывать в особых инструкциях, в каких выработках необходимо производить точную съемку теодолитом и в каких можно довольствоваться менее точной съемкой теодолитом или другими угломерными приборами, а также буссолью.
44. Точная теодолитная съемка должна служить опорой для всех съемок данного рудника. Она должна вестись таким образом, чтобы иметь надлежащий контроль съемки самой в себе в виде расположения ее между двумя шахтами, или сомкнутого полигона, или, наконец, повторной съемки.
Пункты этой съемки должны быть отмечены способом, обеспечивающим указанную в § 45 точность, а также сохранность отметок на возможно продолжительное время.
В состав точных полигонных съемок должны быть включены по возможности все съемки, производимые для решения задач о проведении выработок встречными забоями, и пункты последних съемок должны быть прочно отмечены.
45. Все полигонные точки в руднике отмечаются надлежащим образом в кровле, почве или крепи выработки.
При производстве съемки самоцентрирующимися приборами должны быть отмечены по крайней мере 3 последние точки.
Способ отметки точек должен быть таков, чтобы он гарантировал при точных полигонных съемках возможность восстановления направления стана с точностью до 30 секунд.
Способ нумерации точек как точных полигонных съемок, так и съемок меньшей точности (см. § 55), хронологический для съемки всей шахты или отдельных пластов, штреков, квершлагов или других выработок, представляется ответственному маркшейдеру. Во всяком случае, способ этот должен быть указан в журнале.
46. Измерение углов при точных теодолитных съемках производится теодолитом, точность отсчетов по нониусам или микроскопам которого не менее 30 секунд. Измерение ведется одним полным приемом или одним повторением при обоих положениях трубы, согласно формуляру № 13.
В тот же формуляр заносятся необходимые для вычислений горизонтальных и вертикальных проекций станов углы наклонения визирных лучей.
Если при этом измеренные углы наклонения служат для тригонометрической нивелировки, то алидада вертикального круга должна быть снабжена особым уровнем.
47. Перед каждым пополнением точной полигонной съемки должен быть замерен последний угол полигона старой съемки с целью убедиться в неизменном положении точек.
Разность между новым и старым значениями угла не должна превышать 1,5 минут.
Результаты нового измерения должны быть занесены в формуляр.
48. Измерение длины станов при точной теодолитной съемке производится жезлами или стальной лентой при постоянной силе натяжения. Длина каждого стана полигона отсчитывается до 5 мм по делениям самой ленты или с помощью линейки.
Длина каждого стана должна быть измерена дважды.
Разность двух измерений длины одного и того же стана не должна превосходить величины:
, где l длина стана.
Значение d для различных l.
49. При измерении длин в выработках наклонных разность двух определений горизонтальной проекции одного и того же стана не должна превышать величины:
, где d есть угол наклонения.
Измерению длин ведется журнал по формуляру 10 или 13.
В случае замеров каких-либо по длине стана подробностей, составляется эскиз, который прилагается к журналу.
Уравнивание и вычисление координат точной теодолитной и полигонной съемки
50. Общая схема уравнивания и вычисления точной полигонной съемки (в виде одного основного между шахтами полигона или нескольких прилегающих друг к другу сомкнутых полигонов или каким-либо другим способом) предоставляется выбору ответственного маркшейдера в зависимости от условий работ.
Во всяком случае избыточные для уравнивания данные должны иметься и должны быть уравнены координаты угловых точек и углы простирания станов, служащих исходными для новых точек полигонных съемок.
51. Вычисление координат точек точной полигонной съемки ведется по формуляру № 14.
Вычисление точной полигонной съемки в тех случаях, когда возможно получить невязку в углах, начинается с суммирования углов полигона для вычисления невязки, которая не должна превышать величины:
, где п есть число углов полигона.
* Извлечение корня делается по таблице квадратов.
Если в число суммируемых углов входят углы, полученные из данных ориентирной съемки, то к указанному значению V надо прибавить 1,5ʹ, т. е. допустимая невязка не должна превышать
Если невязка в углах не превышает указанной нормы, то она распределяется или поровну между всеми углами или, сообразуясь с весами различных углов, в зависимости от условий съемки (длины станов и т. д.).
Пользуясь исправленными узлами полигона, вычисляют углы простирания станов.
52. Имея углы простирания и взятые из формуляра измерений длины горизонтальных проекций станов, вычисляют приращения координат точек полигона.
Суммированием этих приращений и сравнением их суммы с данной разностью координат конечных точек (равной нулю для сомкнутого полигона) находят невязки fy и fx координат и по формуле
находят невязку положения точки.
Невязка эта для случая сомкнутых полигонов рудничной съемки (погрешность которого не зависит от погрешности ориентировки и погрешности определения точек на поверхности), не должна превышать
где fsl есть погрешность, зависящая от ошибки измерения длины, a fsa ecть погрешность, зависящая от ошибок измерения углов. fsl не должно превышать:
fsa не должно превышать:
где ς = 0,0003, а ν есть расстояние наиболее удаленной точки полигонной съемки от точки смыкания полигона.
Если полигон рудничной съемки с помощью ориентирной съемки соединяется с точками на поверхности, то к указанной норме прибавляется погрешность определения координат точек на поверхности и погрешность ориентировки, и общая погрешность не должна в этом случае превышать величины
, где L есть расстояние между точками на поверхности.
Лишь в том случае, если невязки не превышают указанных выше норм, маркшейдер может приступить к уравниванию полигонной съемки согласно § 50 Инструкции.
53. Общая схема уравнивания должна быть указана в формуляре. Там же должны быть приведены все вычисления, касающиеся уравнивания съемки и результаты такого уравнивания.
54.При производстве съемок особой степени точности, каковыми являются специальные съемки для решения задач о проведении выработок встречными забоями, нормы допускаемых погрешностей устанавливаются частным соглашением ответственного маркшейдера с лицом, поручившим съемку. Во всяком случае погрешности эти не должны превышать половины указанных выше норм.
Полигонные съемки меньшей степени точности
55. Во второстепенных откаточных ходах, а равно и в других выработках по указанию начальника горного округа с разрешения УГН (см. § 43 Инструкции), производится полигонная съемка меньшей точности (теодолитом, нантометром или буссолью).
Съемки эти должны или заключаться между двумя пунктами точной теодолитной съемки, или, исходя из одного пункта точной съемки, удаляться от нее не более, чем на 300 м.
Все данные измерений при производстве указанных съемок должны быть указаны в маркшейдерском формуляре. В те же формуляры записываются измеренные для определения склонения стрелки в день производства буссольной съемки углы магнитного простирания ориентирных линий на поверхности или в руднике.
56. Нормы допускаемых погрешностей для съемки меньшей точности увеличиваются в три раза против указанных в §§ 49, 51 и 52 Инструкции.
Погрешность положения точки, определенной буссольной съемкой, не должна превышать величины
R = 0,005L, где L длина полигона.
57. Вычисление координат угловых точек полигонной съемки меньшей точности не обязательно и съемки могут накладываться на план графически по вычисленным углам простирания станов.
При съемке угломерными приборами углы простирания вычисляются, исходя из угла простирания стана точной полигонной съемки, а при съемке буссолью — зная склонение стрелки в день съемки.
Вычисление углов простирания вместе с другими данными, необходимыми для составления плана, заносится в маркшейдерский формуляр.
58. В выемочных штреках по восстанию или простиранию, в коротких вентиляционных или ходовых сбойках, а также в других выработках по указанию начальника горного округа (см. § 43 Инструкции) разрешается производить съемки замерами расстояний, с определением простирания замерных линий горным компасом или ручной буссолью.
59. С разрешения (см. § 43 Инструкции) для съемки незначительных подземных работ может быть применен способ, описанный в § 53 Инструкции.
60. Во время съемки маркшейдер отмечает в эскизах или записях: выработано ли месторождение по бокам снимаемой выработки, оставлены ли возле последней эскизы разветвления выработок и отмечает размеры выработок и прочее. Равным образом заносятся все особенности месторождения, интересные с промышленной и геологической точки зрения, как-то: падение, мощность месторождения и их изменения, состав месторождения и окружающих пород, сбросы, сдвиги и другие смещения, а равно выклинивание месторождения, разветвления и ответвления жил и т. д.
61. Все вычисления высот точек съемки одного или группы соседних рудников должны быть отнесены к одному общему начальному горизонту.
В тех местностях, где имеются нивелирные марки общегосударственных нивелировок, нивелировка рудника должна быть связана с ними и отнесена к общему с ними горизонту. В местностях, где таковых нивелировок не имеется, маркшейдер обязан сообщить в УГН подробное описание пункта, выбранного им за начальный для нивелировки рудника.
63. Нивелировкой на поверхности должны быть определены вблизи каждой шахты высоты пунктов, служащих начальными для рудничной нивелировки. Отметка этих пунктов должна обеспечить их сохранность на продолжительное время. Способ отметки и описание местоположения пункта должны быть указаны в формуляре.
64. Выбор схемы расположения и способа уравнивания нивелирных ходов предоставляется ответственному маркшейдеру. Во всяком случае, данные для такого уравнивания должны иметься и в журналах должны быть указаны способы и результаты уравнивания. К уравниванию можно приступить лишь в том случае, если полученная в конце нивелирного хода невязка не превышает 1/20.000 всей длины хода.
65. В каждой подъемной шахте и на каждом рабочем горизонте должны быть заложены вблизи шахты в каменной кладке или прочной породе несколько нивелирных марок (для контроля неизменного их положения).
Марки эти должны быть связаны с марками на поверхности, и высоты их, вычисленные относительно общего на поверхности нулевого горизонта, служат начальными для подземных нивелировок.
66. Точные с контролем (хотя бы в виде обратного хода) нивелировки должны вестись по квершлагам и по всем главным откаточным штрекам каждого горизонта работ и имеют целью дать сеть опорных для нивелировок других выработок пунктов. Предельная допускаемая ошибка означенных нивелировок не должна превышать 1/20.000. Пункты точных нивелировок, могущие служить начальными для нивелировок других выработок, должны быть прочно отмечены.
67. Соединение рудничной нивелировки с таковой же на поверхности, а также рудничных нивелировок различных горизонтов между собой производится, в зависимости от обстоятельств, измерением отвесной глубины шахт, съемкой уступами в крутопадающих шахтах или тригонометрической нивелировкой. Выбор способа соединения предоставляется ответственному маркшейдеру. Во всяком случае, должен быть контроль такого соединения. Измерение отвесной глубины шахты и съемка уступами должны быть произведены дважды. При производстве тригонометрической нивелировки превышение каждой последующей точки относительно предыдущей определяется дважды измерением углов наклонения с верхней точки на нижнюю и с нижней точки на верхнюю.
Разность двух видов, исправленных введением всех необходимых поправок (на сравнение с нормальной мерой, на температуру и на натяжение), измерений отвесной глубины шахт не должна превышать величины:
dm = 0,01 + 0,0002Н, где Н есть измеряемая глубина.

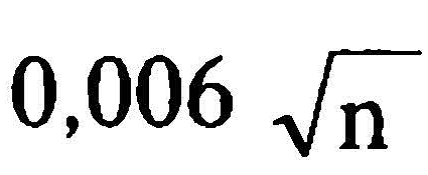

При измерении уступами к этому прибавляется

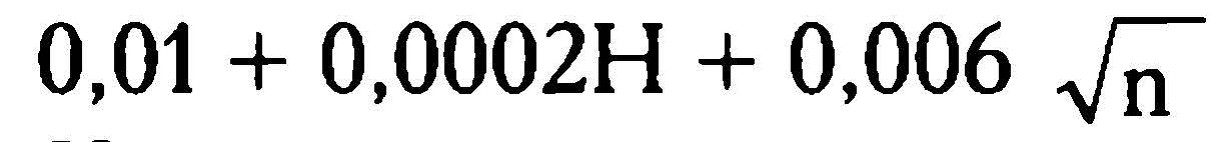

, где n число уступов, так что допускаемая погрешность не должна превышать:
Н есть измеряемая отвесная глубина шахты (см. таблицы IV и V).
Разность двух исправленных, введением всех необходимых поправок, определений превышения двух смежных точек тригонометрической нивелировкой не должна превышать:
Общая погрешность определения превышения одной точки относительно другой тригонометрической нивелировкой не должна превышать:
где s есть длина стана, a L общая длина полигона, выраженные в метрах, n — число станов, d и Д допускаемые погрешности, выраженные в миллиметрах. Значения d и Д для различных s, L и п даются в прилагаемых таблице VI и диаграмме IV.
68. Нивелировки по промежуточным штрекам, бремсбергам или другим выработкам ведутся по мере надобности, исходя из точек точной нивелировки (см. § 66 Инструкции).
Нормы допускаемых погрешностей для этих нивелировок увеличиваются втрое против норм, указанных в § 67 для тригонометрической нивелировки.
Допускаемая погрешность геометрического нивелирования не должна в этом случае превышать 1/2000 всей длины нивелирного хода.
Составление и отделка планов и разрезов
69. Для каждого рудника должны вестись следующие планы и разрезы:
1) Основные маркшейдерские планы, представляющие собой оригиналы для всех других планов. Планы эти хранятся или в маркшейдерском бюро рудника или в бюро ответственного маркшейдера*.
2) Копии с них, для пользования лицами управления рудников, причем в тех случаях, когда на руднике хранятся основные планы, копии эти могут быть сделаны и на кальке.
В тех же случаях, когда основные планы хранятся в бюро ответственного маркшейдера, на руднике должны быть точные с них копии, засвидетельствованные ответственным маркшейдером.
3) Копия* с основных планов для начальника горного округа.
4) Копия* с основных планов для окружного маркшейдера.
* Порядок пополнения этих планов определяется специальным приказом УГН.
70. Комплект основных планов состоит из:
1) общего плана подземных работ в масштабе 1/2000;
2) специальных планов, т. е. планов разработок отдельных самостоятельных частей рудника (отдельных пластов или жил, отдельных горизонтов или слоев мощных месторождений и т. п.) в масштабе 1/1000;
3) вертикальные размеры в масштабе 1/2000 или 1/1000;
4) разрезы горных пород по квершлагам, шахтам, буровым скважинам и т. п. в масштабе 1/200;
5) для участков должен быть по указанию начальника горного округа общий план поверхности в масштабе 1/5000.
УГН по представлению окружного маркшейдера предоставляется изменять указанный в этом параграфе комплект планов и их масштаб, сообразуясь с особенностями залегания месторождения, его характера и способа разработки.
71. На общем плане подземных работ должны быть показаны в соответствии с журналами вычислений:
а) сеть тригонометрических пунктов и полигонных ходов, положение и отметки главных нивелирных марок на поверхности;
б) межи участков и отводов, положение охраняемых зданий, железных дорог и т. п. на поверхности и границы оставляемых под ними целиков, очертание рек, озер и прудов и положение других, имеющих значение для разработки рудника, предметов;
в) выходы пластов, жил и других горных пород, падение и мощность полезного ископаемого и геологические нарушения;
г) шурфы, канавы, буровые скважины и другие разведочные работы;
д) очертание разносов и других открытых разработок, шахты, штольни, квершлаги, основные штреки отдельных горизонтов работ и другие главные выработки, дающие общую картину работ рудника.
Те же предметы должны быть показаны и на указанном в пункте 5 статьи 70 общем плане поверхности.
72. На специальных планах должны быть нанесены:
а) полигонная сеть по всем выработкам, нивелирные марки и их отметки;
б) все выработки, как подготовительные, так и очистные, с показанием времени прохождения штреков и очистных работ, а также все другие особенности и детали работ (см. § 60 Инструкции);
в) падение и мощность полезного ископаемого, сдвиги, сбросы и другие нарушения, выклинивание пластов и жил, разветвление последних и другие особенности месторождения и окружающих пород (см. § 60 Инструкции);
г) из ситуации на поверхности, предметы, указанные в пункте б § 71 Инструкции;
д) из указанных в пункте г § 71 Инструкции выработок на специальных планах помещаются лишь необходимые для ориентировки выработки по пустой породе и соседним пластам, жилам и горизонтам.
Для месторождений крутопадающих специальные планы в проекции на горизонтальную плоскость Moгyт быть заменены изображениями выработок в проекции на вертикальную плоскость, параллельную преобладающему простиранию пород.
Для открытых разработок составляются специальные планы разработок с показанием на них хода съемки, всех уступов, времени их подвигания, а равно всех перечисленных выше в этой статье подробностей, касающихся геологического строения месторождения.
73. Общий и специальные планы поясняются составленными в одном с ними масштабе вертикальными разрезами и профилями.
Линии высот на разрезах проводятся через 100 мм, и надписи на них относятся к принятому общему горизонту.
Направление линии разреза должно быть обозначено на плане, и самый разрез должен быть согласован с планом и журналом.
74. Разрезы горных пород в масштабе 1/200 должны вестись по квершлагам, шахтам и другим выработкам, а также по буровым скважинам.
Они должны характеризовать все детали геологического строения местности, состав и условия залегания самого месторождения и окружающих пород.
75. Все планы изготовляются на отдельных листах удобного для обращения формата. Листы эти следует хранить и пересылать в плоском виде, отнюдь не свертывая.
На каждом листе должна быть параллельно краям рамки нанесена тонкими линиями координатная сеть со сторонами клеток в 100 мм.
Сети на различных листах планов должны быть точно согласованы. Если план не умещается на одном листе, то составляют в уменьшенном масштабе заглавный лист, на который наносится координатная сеть, и обозначают буквами и римскими цифрами отдельные листы.
На этом же заглавном листе должна быть дана таблица особых, применяемых на руднике, условных обозначений.
76. Все планы, разрезы и копии с них должны быть подписаны ответственным маркшейдером, и на них должно быть указано время производства съемки и составления плана.
77. Формат листов планов, все детали внешнего их вида и общие для всех рудников условные на планах обозначения устанавливаются особыми инструкциями ЦУГН и местными УГН.
78. Местным управлениям горного надзора предоставляется устанавливать особыми приказами сроки, в которые должны быть переработаны все изготовленные до издания настоящей
Инструкции и требованиям последней не удовлетворяющие планы, разрезы и журналы к ним.
Теми же приказами определяется порядок и способ производства необходимых для такой переработки съемок.
Начальник ГУГП В. Свердлов
Зам. председателя ЦКВСГ А. Чубаров
Помощник начальника ГУГП и начальник ЦУГН В. Шкуматов
Консультант по маркшейдерской части ЦУГН, профессор В. Бауман
г. Москва, 16 июня 1922 года
Примечание
Публикуется по изданию: Горный надзор. М., 1922.
